前言:

本篇為延續前作 ExcelVBA@施工照片整理的應用範例 的後續改版內容，主要針對圖形化介面優化及調整照片列印排序方式與輸出方式，如有新版本需求者可加我官方賴(@903qzhwa)並打入關鍵字【施工照片】。

0914更新: ExcelVBA@施工照片整理的應用範例3-建築工程

DEMO影片:

圖形化介面差異:

圖一、舊版本圖形化操作介面

圖二、新版本圖形化操作介面

操作介面功能解說:

1.取得資料夾:指定施工照片被放置的資料夾並將路徑放於儲存格B2。

圖三、指定施工照片資料夾位置

2.查看資料夾:打開儲存格B2路徑的資料夾。

圖四、.將資料夾名稱都依照[日期-事件]註記並放置。

3.貼上結果:將該資料夾中的圖片資訊貼到工作表Result。

3-1.貼上縮圖勾選後，當貼上圖片資訊時會依照右側縮圖寬度貼上小圖。

3-2.顯示大圖勾選後，當移動至工作表Result時，會同時顯示大圖示，提供使用者依圖片進行資訊填寫。

圖五、左側為施工照片貼上縮圖的效果，右側為施工照片顯示大圖的填寫資訊。

4.列印報告:選擇排序方法(a.資料夾b.日期c.檢查項目)後，依照所指定的方法去依序將圖片放入施工照片報表範本中，當到達欄位上限便複製到一個新的活頁簿，新工作表命名為[列號-列號-列號]。

4-1.顯示日期:每一個施工照片右下角是否要顯示拍攝日期

4-2.背景遮罩:每一個施工照片右下角是否在顯示拍攝日期時，同時將網底一併填色。(如右側範例)

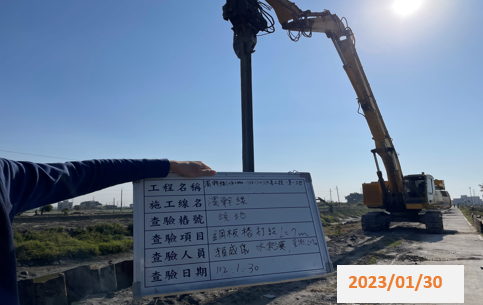

圖六、施工照片的顯示日期與背景遮罩範例。

5.更改檔名:依據儲存格B5的資料結構，依序將工作表Result表頭對應欄位的資訊併入檔案名稱並針對照片作更名。

圖七、依照檔名結構將施工照片名稱重置，方便日後萃取檔名存入圖片資訊。

6.萃取檔名(在貼上結果的時候就已經會先做一次):依據儲存格B6的資料結構，判斷照片的檔案名稱結構是否得以切分，並依序填入其指定表頭位置。

7.合併列印:經左側下拉式選單選取先前報表之成果規則，依照使用者框選的項目進行報表合併。

圖八、工作表Main的列印清單，框選要合併的編號後便可進行合併列印，當合併過程中好像有點卡，可以再回去點擊主程式一下，讓主程式喚醒一次便可繼續進行後續合併。

圖九、合併後的範例，如要列印可以直接"列印整本活頁簿"即可。

操作小技巧:

1.建議將資料夾名稱都依照[日期-事件]註記並放置，好處是日期可以作為排序，事件可以讓你比較好找到照片。

2.如照片要記錄的資訊並非僅有程式中的[日期][渠道][測點][檢查項目][備註]，可以在欄位I插入填寫自訂表頭。

3.施工照片報表可依照工作表Result中的表頭進行欄位註記，註記規則為<<表頭名稱-編號>>，格式部分也可以進行客製化調整，不只可以垂直三格排列，也可以水平排列，依照需求而定。

相關操作範例對照:

圖十、工作表Result圖片資訊範本格式

圖十一、基本款三格施工照片報表，請參考註記方式

圖十二、自訂表頭圖片資訊範例，渠道改為地點

圖十三、自訂施工照片報表格式，調整為水平兩列垂直兩欄，此處可依照需求而定。
