CAD VBA@收方作業(不規則三角網法)
前言：
當工程人員想要了解基地位置目前的土方分布情況時，通常會需要進行「收方作業」，經一連串計算後的數字則可以當作該基地的土方結算數量。收方的過程中，對於地形的表現法常見有方格法及不規則三角網法，而不規則三角網法則為本篇文章主要介紹的內容。
然而現代測量技術進步神速，地形的獲取已漸漸被無人機所取代，透過航照圖配合地面控制點的演算，已經可以得到公分級的精度點雲，一般套裝軟體皆能處理點雲使之轉換成地形基本資料。(此處僅探討點資料到橫斷面到土方估算的流程)
基本資料建置：
透過GPS或全測站將基地的地形拿回來，若地形較為平坦則可以收點時採用帶狀方法收取，若地形有特徵線，比如錐形體，則可將稜角線收取回來，收方作業的基本地形點經業主與承攬廠商會同，即可作為地形的依據。
地形點通常為一文字檔(txt或csv)，包含P,N,E,Z,CD等一連串資料，藉由QGIS將之匯入並使用Delaunay triangulation的內建運算方法，即可演算得到不規則三角網的ShapeFile，QGIS本身有支援轉成DXF的功能，之後預備匯入AutoCAD中進行後處理。
 |
| 圖一、QGIS產製之TIN |
 |
| 圖二、QGIS之SHP匯出成DXF |
操作步驟：
1.將地形點文字檔依表頭相對位置(P,N,E,Z,CD)貼附至繪圖資料庫工作表("總表")。
2.將QGIS匯出之DXF檔匯入至AutoCAD，圖面上會出現一塊塊的Hatch物件。
3.於CAD中以指令HATCHGENERATEBOUNDARY框選所有Hatch物件。
4.將Hatch與Polyline區別開，只留下Polyline備用。
5.繪製一聚合線建立中心線。
6.指定中心線給予寬度並設定樁號建立橫斷面取樣線。(另參考這裡)
7.透過橫斷面取樣線與地形線(Polyline)之交點已知點距離內差其已知點高程。
8.繪製橫斷面圖，點選應作挖方或填方作業之面積並填入土方計算表。
9.由橫斷面法計算前後樁號平均面積與距離計算體積，累計後則為土方作業數量。
 |
| 圖三、繪圖資料庫中"總表"相關介面 |
 |
| 圖四、繪圖資料庫中"中心線"相關介面 |
 |

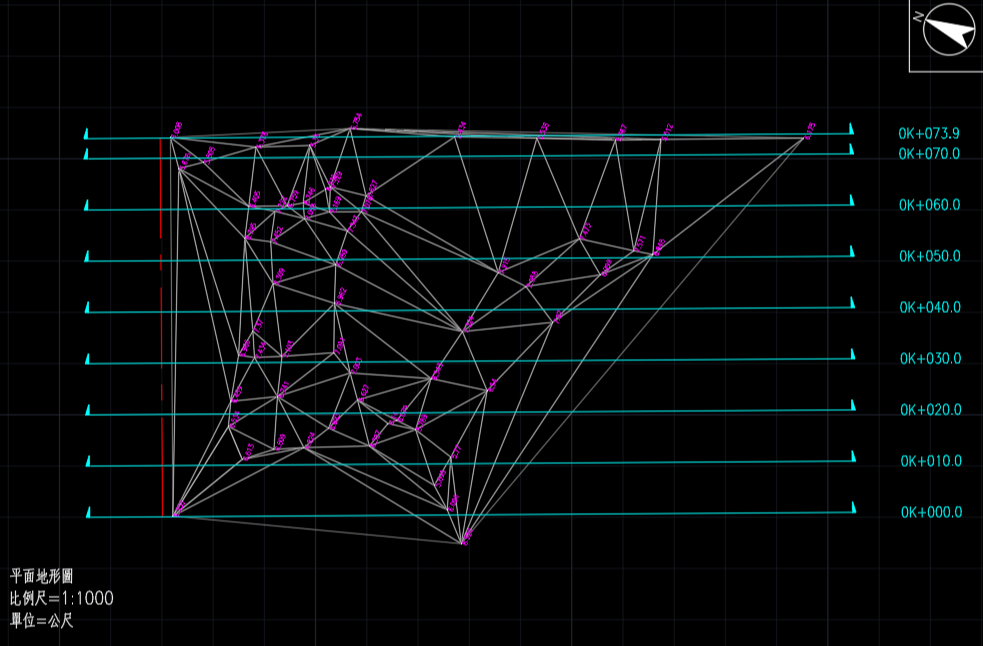

| 圖五、收方平面地形圖成果 |
 |
| 圖六、橫斷面圖成果(黃線為開挖位置) |
 |
| 圖七、土方計算表計算流程 |
