水工構造物的參數化設計應用-簡易的BIM實踐專案

建築資訊模式(BIM)

透過參數化的設計使得每一項構造物都有其特定的尺寸及鋼筋號數、鋼筋間距，日後再使用上就能透過其尺寸去產生相對應的材料數量，像是混凝土、模板、鋼筋...等大宗物資。

筆者所位於的機關比較常用到的只有以下幾類：

參數化設計的目的除了能夠更精準的取得數量計算表、結構計算也是相當重要的一環，但礙於此次的程式設計時間有限，為求能達到速成完成接下來的設計案，決定將結構計算這部分先暫緩執行(畢竟我也不是專業的)...QQ

DEMO:

以下開始介紹有關"水工OrderVBA"使用核心概念：

1.先想好有關本次設計案所需要使用到的項目為何？

2.依照U型溝、箱涵、矩形塊...etc填入基本尺寸

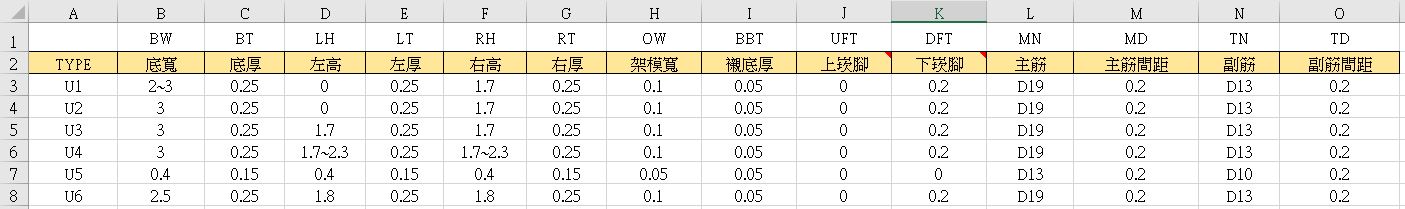

圖一、U型溝基本資料表，可以接受漸變段(如U1的底寬為2~3)，繪製CAD時會標示其為漸變。

圖二、箱涵基本資料表，取U型溝值可以將已經存在的U型溝Type的相關資料引入至箱涵成為其底座。

圖三、矩形塊基本資料表，目前有提供4種Mode，差別在於鋼筋繪製方向與模板計算不同。

3.總表填入渠道名稱、起訖點、數量、單位

圖四、總表，有個自訂函數"GETLOCSANDE(range1,range2)"可以將起點跟迄點之間的里程求出。

4.點選"繪製圖塊"，於CAD上畫出一系列的標準斷面圖。

圖五、U型溝基本型態，本專案沒有用到雙層筋，如要補強請自行繪製再配上鋼筋數量表。

圖六、箱涵基本型態，就是這樣。

圖七、道路護欄基本型態，繪製後再自行搬移到其他的水工構造物的施設地點放置。

圖八、道路修復基本型態，繪製後再自行搬移到其他的水工構造物的施設地點放置。

圖九、農路板橋基本型態，補強筋跟增強彎折的部分我自己畫的，他一開始畫出來只有單層筋而且沒有彎。

5.繪製過程中鋼筋數量將一併填入到"鋼筋數量表"

圖十、最右邊為鋼筋繪製的時候並留存的參數欄位，紀錄他的長相。

6.檢查各個CAD標準圖上的鋼筋是否有需要補充的部分

如果有需要補充的部分再自行調整長度或參數表，也可以使用CAD自訂指令"ST"(主筋)、"STC"(溫度筋)進行標註及輸入，"PLOTTMPST"可以於某主筋上計算溫度筋間距並繪製。

請參考鋼筋CAD圖面撿料與彎折示意圖

7.至總表點選"匯出數量"，重整已經存在的暫存數量表

圖十一、數量暫存表僅包含混凝土、模板，鋼筋的部分要再透過Step8，模板細分由結構體的高度決定為甲種、乙種、結構。

8.至鋼筋數量表點選"統計表"，統計已存在的鋼筋後回傳至數量暫存表

圖十二、鋼筋統計部分，由最小號數的鋼筋排序到最大號數的鋼筋，超過D19損耗率由1.065變成1.1，重量皆採CNS標準規範。

9.至鋼筋數量表點選"匯入CAD"，將框選到的鋼筋數量表繪製到CAD上

圖十三、鋼筋數量表，太長的話自己切，或者是在匯入的時候框選一半就好。

10.至CAD鍵入指令"STS"，將鋼筋數量表的各項參數與編號繪製出鋼筋彎折圖

圖十四、鋼筋彎折示意圖，需要平均的部分還是要自己標註一下。

11.再回到剛剛的數量暫存表，點選"Report"，生成統計各工程項目的數量計算表。
