Google Earth 點資料轉換

前言:

1.透過Google Earth上點選路徑工具，創造一指定路徑後生成.kml檔案
2.將kml檔案丟入TCX converter中選取update height，取得相對應的Alt(高程)後匯出成CSV檔
3.將CSV檔中的LAT與LONG資料丟入WGS84_TWD97.xls即可取得TWD97的GoogleEarth點

請先安裝必要工具:

Step1:開啟GoogleEarth

在Google Earth中選取好目標範圍，點選"新增路徑"，塗滿塗好你要的目標範圍後，點選確定。於左邊的路徑名稱點選"將位置另存為..."，把檔案存成kml

圖一、新增路徑停滯視窗
圖二、目標範圍塗的越密資料越精緻

圖三、另存為kml

Step2:開啟TCX converter

這是一個可以將GoogleEarth的kml資料透過二次覆核的方式將ALT引入至路徑點資料中，因原本的路徑資料屬於平面資料是不含高程的，匯出時點選"NO"以","進行分隔。

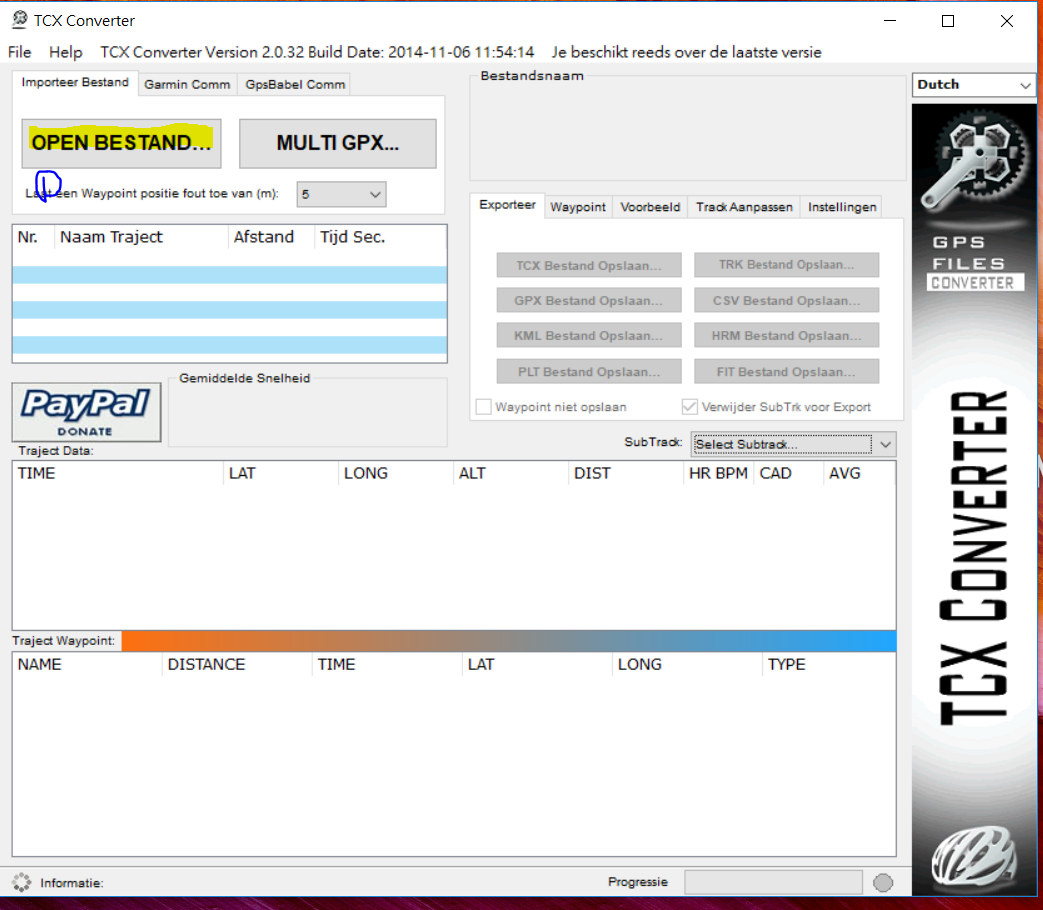

圖四、開啟kml檔

圖五、點選Track Aanpassen>>Update Hoogte

圖六、點選Expoteer>>CSV Bestand Opslaan

Step3:開啟WGS84_TWD97.xls

感謝Victor的程式設計遇上小提琴，他所參考的公式為Steve Dutch學者的文章，部落格中改寫他的python原始碼為VBA使用而成，同時也感謝ola的家將python原始碼改寫為C#使用。

有幸借助兩位的力量，成功的將經緯度(WGS84)轉換成TWD97，爾後將點資料匯入Civil3D就能產生精細的地形了!!並經測試，已經可以從原本的誤差2M多變的非常小，堪用度提高許多。

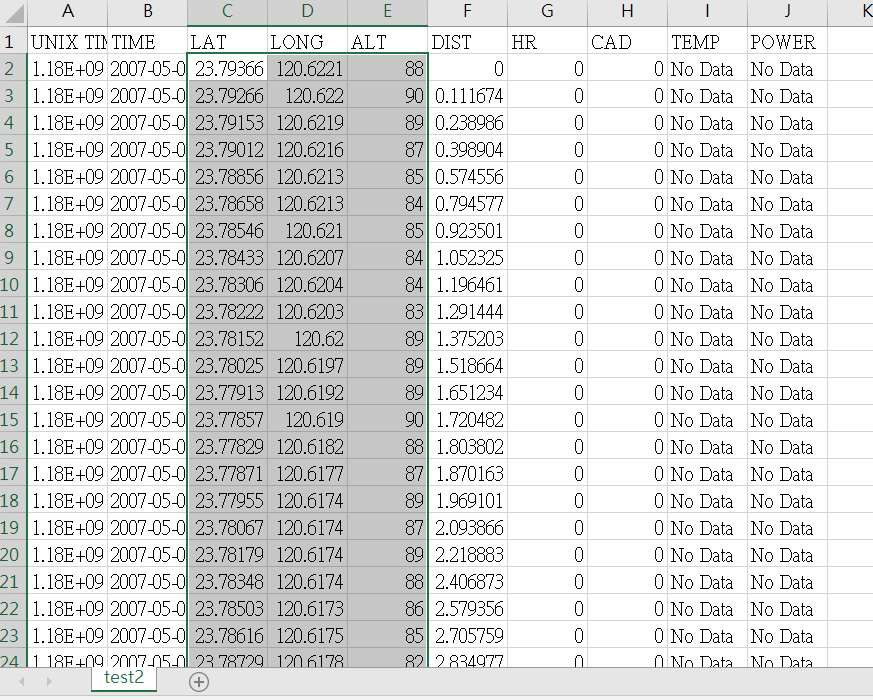

圖七、CSV檔以Excel打開，因原本有,分隔，它會自行切開。

圖八、貼上於Main工作表中的相對應位置

圖九、點選CONVERT DATA取得twd97點資料
